一、業務

“銘遠航空”供應成套設備，包括安裝調試，飛行校驗地面調試，板件修理，工廠培訓，售后服務，技術咨詢，備件支持，優化調整和周期巡檢等交鑰匙工程。

二、概述

1、 T6-TRV，VHF電臺收發一體機，輸出功率5 - 50瓦（1瓦步進可調），工作頻率118 - 137MHz，頻道間隔8.33KHz或25KHz。

2、T6-TV，VHF電臺發射機，僅作為發射機使用，輸出功率5 - 50瓦（1瓦步進可調），工作頻率118 - 137MHz，頻道間隔8.33KHz或25KHz。

3、T6-RV，VHF電臺接收機，僅作為接收機使用，工作頻率118 - 137MHz，頻道間隔8.33KHz或25KHz。

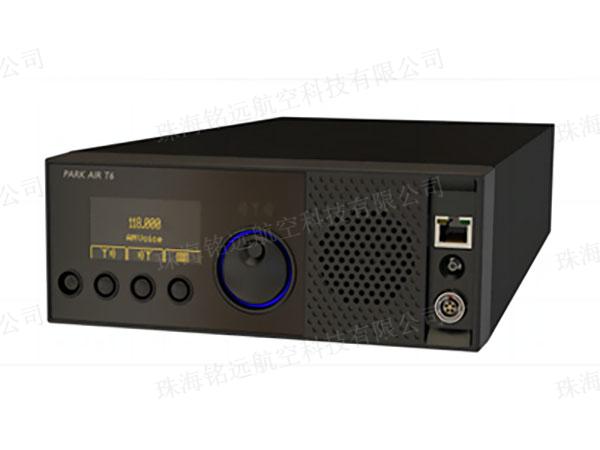

三、外觀

四、發射機

（1）基本特性

1、頻率范圍：118～137 MHz（112～156 MHz可選），多頻段VHF收發一體機和發射機。

2、通道間距：25kHz和8.33kHz（可選）。

3、調制類型：AM（A3E）。

4、頻率穩定性：≤±1ppm。

5、輸出功率：5到50W，1W步進可調。

6、調制深度：0～95%（可調）。

7、調制失真：≤5%。

8、相鄰信道功率：≤60dB。

9、雜散發射：≤-46dBm。

10、頻率偏移能力。

11、音頻響應：25 kHz間隔為300 Hz至3400 Hz；8.33 kHz間隔為350 Hz至2500 Hz。

（2）基本功能

1、工作模式：7天* 24小時，連續運行。

2、具有超溫，負載開路，短路或VSWR過大保護功能。

3、前面板具備設置工作頻率和輸出功率等功能。

4、具有內置測試設備（BITE）功能。

5、前面板和軟件界面上具有顯示工作頻率和發射狀態功能。

6、支持本地和遠程監控功能。

7、19英寸標準機架安裝設計。

8、VoIP支持并符合ED-137要求。

9、重量：5kg。

10、尺寸：8(高) * 21(寬) * 42(深)厘米，標準2U機箱。

（3）遠程控制接口

1、具有模擬語音E&M（4線）接口和VoIP接口（符合ED-137）。

2、提供SNMP協議的遠程監控界面功能。

3、提供基于IP音頻錄音接口功能。

4、提供遠程控制接口。

（4）天線接口

1、射頻連接器：N型母頭。

2、阻抗：50Ω。

（5）音頻信號輸入/輸出

1、阻抗：600Ω。

2、輸入電平：-30dBm到+10dBm之間可調。

3、PTT響應時間：≤20ms。

4、PTT發射信號超時：15-300秒可調。

5、前面板配置有麥克風和PTT（按鍵通話）輸入接口。

（6）電源

1、雙電源輸入：交流和直流，具備自動切換。

2、交流電源：99～264V AC，47～63 Hz，單相電。

3、直流電源：19～32Vdc。

4、備用電源：24Vdc后備電池，最少工作4小時(建議)。

（7）環境

1、溫度：室內 -20°C～+50°C；室外 -50°C～+70°C。

2、相對濕度：室內0～95%（無冷凝）；室外 0～100%。

3、海拔高度：0～4500米MSL。

4、工作周期：連續無人值守。

5、風速條件：室外天線風速高達161公里/小時和天線結冰1.5厘米厚時，均能正常工作。

（8）標準

ICAO Annex 10；EN 300 676；EN 302 617；ED-137；EN 301 489。

五、接收機

（1）基本特性

1、頻率范圍：118～137 MHz（112～156 MHz可選），多頻段VHF收發一體機和接收機。

2、通道間距：25kHz和8.33kHz（可選）。

3、調制類型：AM（A3E）。

4、頻率穩定性：≤±1ppm。

5、接收機靈敏度：≤1μV（-107 dBm），（S+N）/N=10dB，1kHz音調，30%調制深度。

6、靜噪控制：靜噪門限值可調和可控制（啟用/禁用）。

7、總諧波失真（THD）：≤5%。

8、音頻AGC（自動增益控制）：30 ～ 90%調制深度內偏差≤1dB。

9、相鄰信道抑制：25 kHz信道間隔≥75 dB；8.33 kHz信道間隔≥65dB。

10、雜散響應抑制：≥70dB。

11、音頻響應：25kHz間隔為300Hz至3400Hz；8.33kHz間隔為350Hz至2500Hz。

12、靜噪門限：-114至-60dBm可調。

（2）基本功能

1、工作模式：7天* 24小時，連續運行。

2、具有超溫保護功能。

3、前面板具有設置工作頻率和靜噪門限值等功能。

4、具有內置測試設備（BITE）功能。

5、前面板和軟件界面上具有顯示工作頻率和接收狀態功能。

6、支持本地和遠程監控功能。

7、19英寸標準機架安裝設計。

8、VoIP支持并符合ED-137要求。

9、重量：5公斤。

10、尺寸：8(高) * 21(寬) * 42(深)厘米，標準2U機箱。

（3）遠程控制接口

1、具有模擬語音信號E&M（4線）接口和VoIP接口（符合ED-137）。

2、提供SNMP協議遠程監控界面功能。

3、提供基于IP音頻錄音接口功能。

4、提供遠程控制接口。

（4）天線接口

1、射頻連接器：N型母頭。

2、阻抗：50Ω。

（5）音頻信號輸入/輸出

1、阻抗：600Ω平衡線路輸出。

2、信號電平：-30 dBm到+10 dBm之間可調。

3、輸出接口：內置揚聲器和前面板耳機插孔，音量可調。

（6）電源

1、雙電源：輸入交流和直流電源，能自動切換。

2、交流電源：99～264Vac，47～63Hz，單相電。

3、直流電源：19～32Vdc。

4、備用電源：24Vdc后備電池，最少工作4小時(建議)。

（7）環境

1、溫度：室內 -20°C～+50°C；室外 -50°C～+70°C。

2、相對濕度：室內0～95%（無冷凝）；室外 0～100%。

3、海拔高度：0～4500米MSL。

4、工作周期：連續無人值守。

5、風速條件：室外天線風速高達161公里/小時和天線結冰1.5厘米厚時，均能正常工作。

（8）標準

ICAO Annex 10；EN 300 676；EN 302 617；ED-137；EN 301 489。
