一、業務

“銘遠航空”供應成套設備，包括安裝調試，飛行校驗地面調試，板件修理，工廠培訓，售后服務，技術咨詢，備件支持，優化調整和周期巡檢等交鑰匙工程。

二、概述

1、VHF地空通信電臺給民航機場進出港航班和空中交通管制（ATC）部門，提供管制員與航班機組之間，地空語音通信交互的關鍵設備。

2、3U標準設計，降低設備安裝，維護和物流成本。

三、外觀

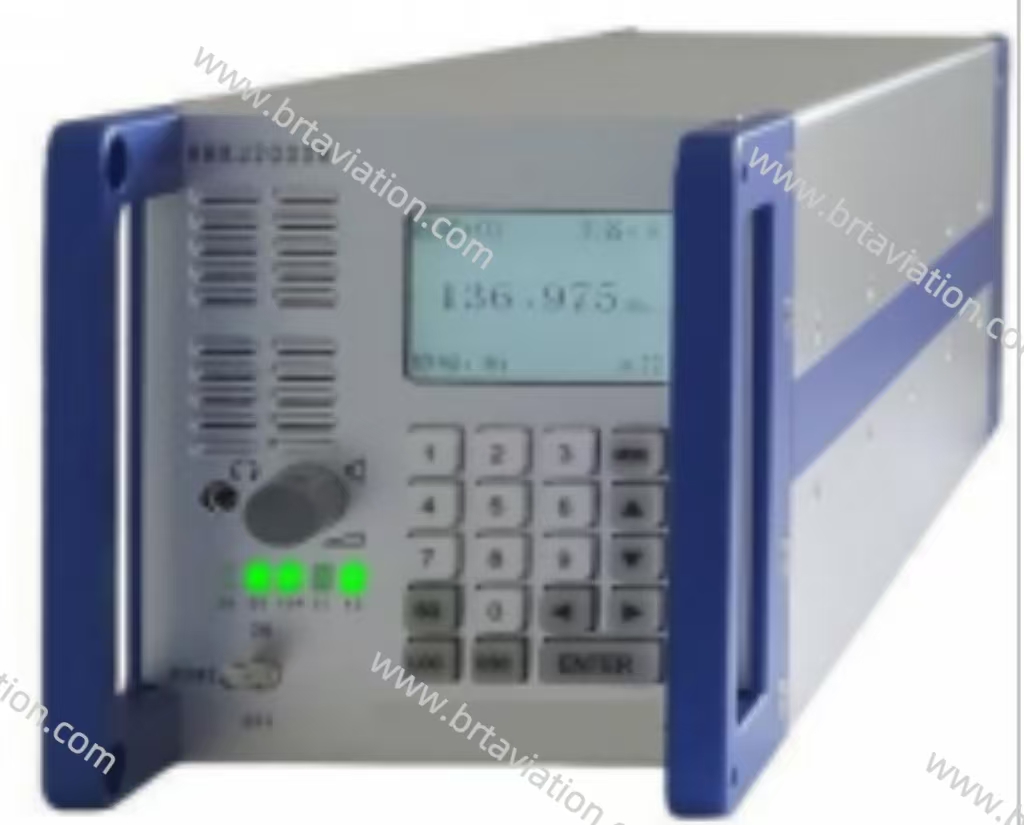

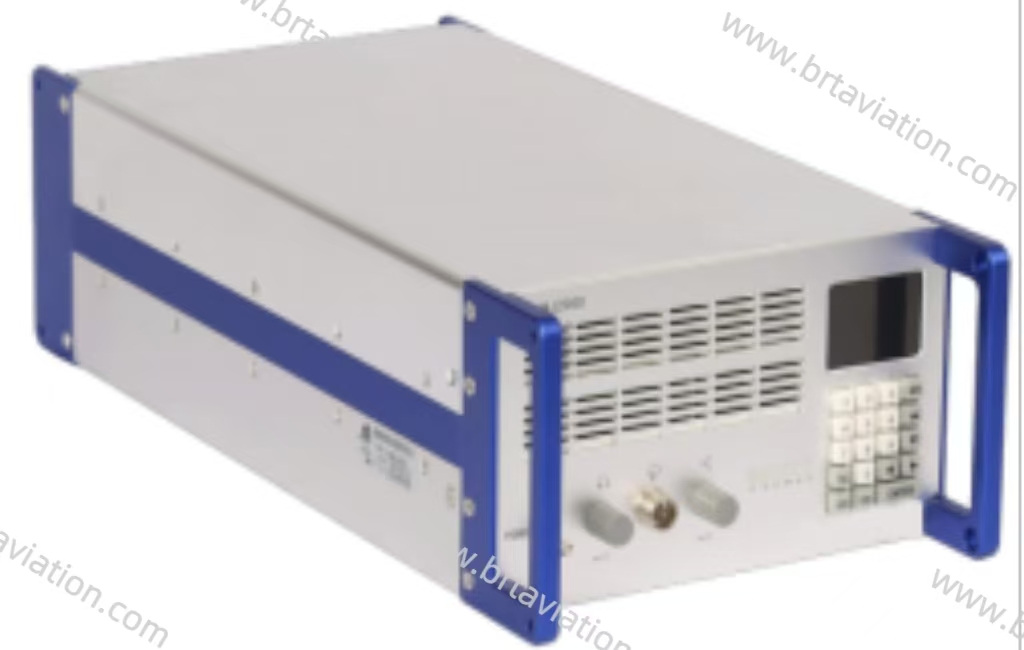

VHF電臺收發一體機（HHKJ2000）

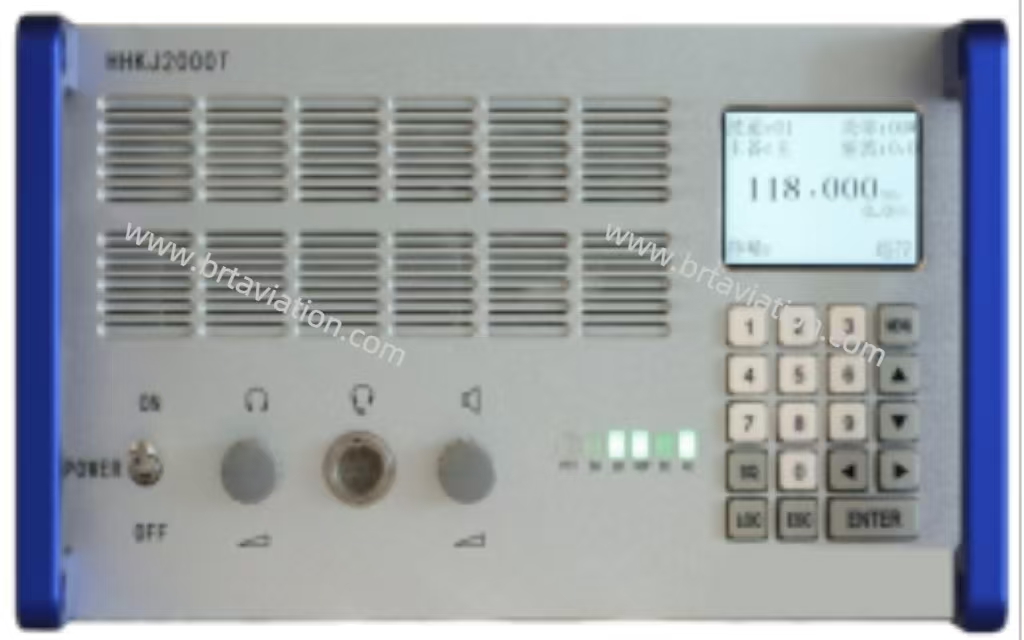

VHF電臺發射機（HHKJ2000T）

VHF電臺接收機（HHKJ2000R）

四、HHKJ2000型VHF電臺收發一體機，特性

（1）整機性能

1、頻率范圍：118 ～ 136.975 MHz，118 ～ 156MHz(可選)。

2、信道間隔：25 kHz，8.33kHz。

3、頻率穩定性：≤±0.0001%（1ppm）。

4、頻率控制：頻率合成器。

5、頻道存儲數量：99個。

6、調制類型：AM （A3E）。

7、工作模式：半雙工。

8、支持E&M（模擬信號）和VoIP（數字信號）模式與遙控器進行通信連接。

9、收發天線TX/RX共用接口：50Ω，N型母頭。

10、接收天線RX接口：50Ω，BNC型母頭。

11、重量：16公斤。

12、尺寸：13.4(高)* 22.2(寬)* 47(深)厘米，標準3U機箱。

13、主用電源：110 ～ 220V AC±15%，45 ～ 63 Hz，單相電。

14、備用電源：24V DC后備電池，最少工作4小時。

15、MTBF：≥10年。

16、MTTR:≤30分鐘，更換每個單元。

（2）發射機性能

1、輸出功率：5 ～ 50W（1W步進可調）。

2、調制深度：30% ～ 99%（可調）。

3、音頻響應：-3dB ～ +1dB（可調）。

4、調制失真：≤5%。

5、諧波抑制：≤ - 83dBc。

6、雜波抑制：≤ - 90dBc。

7、鄰道功率：≤ - 65 dBc。

（3）接收機性能

1、靈敏度：≤ -107dBm。

2、選擇性：6dB帶寬≥±8.5 kHz ；80dB帶寬≤±18kHz。

3、鏡像抑制：≥100dB。

4、中頻抑制：≥100dB。

5、鄰道抑制：≥70dB。

6、互調抑制：≥70dB。

7、本振輻射：≤ -90dBm。

8、降低靈敏度：≥80dB。

9、音頻響應：-3dB ～ +1dB。

10、音頻失真：≤5%。

五、HHKJ2000T型VHF發射機，特性

1、頻率：118 ～ 136.975 MHz，118 ～ 156MHz(可選)。

2、信道間隔：25 kHz，8.33kHz。

3、輸出功率：5 ～ 50W（1W步進可調）。

4、頻率穩定性：≤±0.0001%（1ppm）。

5、頻率控制：頻率合成器。

6、頻道存儲數量：99個。

7、調制類型：AM （A3E）。

8、調制深度：30% ～ 99%（可調）。

9、音頻響應：-3dB ～ +1dB（可調）。

10、調制失真：≤5%。

11、諧波抑制：≤ - 83dBc。

12、雜波抑制：≤ - 90dBc。

13、鄰道功率：≤ - 65 dBc。

14、工作模式：半雙工。

15、支持E&M（模擬信號）和VoIP（數字信號）模式與遙控器進行通信連接。

16、收發天線TX/RX共用接口：50Ω，N型母頭。

17、重量：12公斤。

18、尺寸：13.4(高)* 22.2(寬)* 47(深)厘米，標準3U機箱。

六、HHKJ2000R型VHF接收機，特性

1、頻率：118 ～ 136.975 MHz，118 ～ 156MHz(可選)。

2、信道間隔：25 kHz，8.33kHz。

3、頻率穩定性：≤±0.0001%（1ppm）。

4、頻率控制：頻率合成器。

5、頻道存儲數量：99個。

6、調制類型：AM （A3E）。

7、靈敏度：≤ -107dBm。

8、選擇性：6dB帶寬≥±8.5 kHz ；80dB帶寬≤±18kHz。

9、鏡像抑制：≥100dB。

10、中頻抑制：≥100dB。

11、鄰道抑制：≥70dB。

12、互調抑制：≥70dB。

13、本振輻射：≤ -90dBm。

14、降低靈敏度：≥80dB。

15、音頻響應：-3dB ～ +1dB（可調）。

16、音頻失真：≤5%。

17、靜噪調整范圍：支持載波靜噪，信納比靜噪，支持與和或。

18、支持E&M（模擬信號）和VoIP（數字信號）模式與遙控器進行通信連接。

19、接收天線RX接口：50Ω，BNC型母頭。

20、重量：6公斤。

21、尺寸：13.4(高)* 11.1(寬)* 47(深)厘米，標準3U機箱。

七、環境

1、溫度：室內 -10°C ～ +50°C；室外 -50°C ～ +70°C。

2、相對濕度：室內 0 ～ 95%（無冷凝）；室外設備 0 ～ 100%。

3、海拔高度：0 ～ 4500米MSL。

4、工作周期：連續無人值守。

5、風速條件：室外天線風速高達161公里/小時和天線結冰2厘米厚時，均能正常工作。

八、VHF電臺收發一體機，單機配置清單

九、遠程監控軟件

遠程監控軟件，對VHF電臺的工作狀態進行監測和維護，實現遠程臺站無人值守功能。

技術特點：

1、支持網絡IP接口，支持TCP/IP、UDP 等協議。

2、中、英文操作系統，使用方便。

3、可視化界面、直觀易懂。

4、實時檢測、功能完善。

5、多種接口、安裝靈活。

遠程監控軟件軟件提供中文操作界面，如下圖所示。

VHF電臺“主機工作狀態”顯示界面（中文）

十、標準

1、中國民航局CAAC，《甚高頻地空通信地面系統，第1部分：話音通信系統技術規范》，MH-T4001.1-2006。

2、國際民用航空公約ICAO，附件10，航空電信。
