一、業務

“銘遠航空”提供設備供應，安裝調試，飛行校驗地面調試，技術指導，板件修理，工廠培訓，售后服務，技術咨詢，備件支持，設備故障維修，周期巡檢等交鑰匙工程。

二、概述

1、NDB設備給機場進出港航班提供一個相對NDB臺的方位指示信息。

2、NDB設備分為：

（1）NDB900-200W型無NDB設備，最大輸出功率200W，作用距離約200公里。

（2）NDB900-500W型NDB設備，最大輸出功率500W，作用距離約350公里。

三、外觀

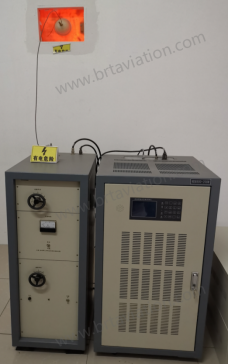

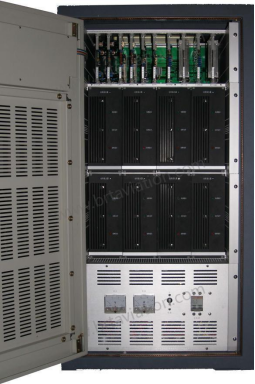

NDB設備主機柜

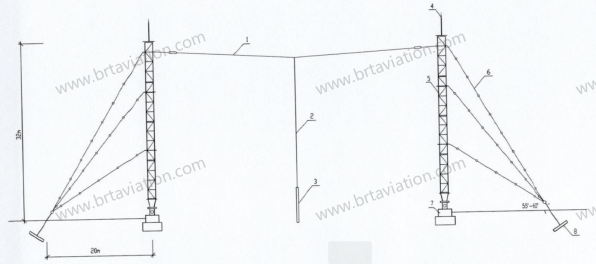

T型天線

四、特性

1、工作頻率：190 ～ 700KHz。

2、波道間隔：1KHz。

3、輸出功率：50 ～ 200W（連續可調，適用于NDB900-200W機型）。100 ～ 500W（連續可調，適用于NDB900-500W機型）。

4、頻率穩定性：±0.0004%。

5、頻率控制：頻率合成器。

6、調制信號：1020Hz±50Hz。

7、調制幅度：0～95%（連續可調），95%±5%。

8、工作種類：調幅報，等幅報，調幅話。

9、設備組成：NDB設備主機柜，天線自動調諧器、遙控單元，T型天線，反射地網等。

10、天線等效負載：總電阻 5 ～ 40Ω；電容 200 ～ 1300pF。

11、覆蓋范圍：滿足國際民航組織ICAO 附件10要求。

12、主用電源：110 ～ 220V AC±15%，45 ～ 63 Hz，單相電。

13、備用電源：48V DC后備電池，最少工作4小時。

五、結構

1、重量：120公斤。

2、尺寸：120(高)* 60(寬)* 60(深)厘米，標準27U機箱。

六、環境

1、溫度：室內 -10°C ～ +50°C；室外 -50°C ～ +70°C。

2、相對濕度：室內 0 ～ 95%（無冷凝）；室外 0 ～ 100%。

3、海拔高度：0 ～ 4500米MSL。

4、工作周期：連續無人值守。

5、風速條件：室外天線風速高達161公里/小時和天線結冰1.5厘米厚時，均能正常工作。

七、設備清單

八、標準

1、中國民航局CAAC，《航空無線電導航設備，第1部分：無方向信標（NDB）技術要求》，MH/T-4006.4-1998。

2、中國民航局CAAC，《航空無線電導航臺（站）電磁環境要求》，GB 6364—2013。

3、中國民航局CAAC，《民用航空通信導航監視臺(站)設置場地規范，第1部分：導航》，MH/T 4003.1—2021。

4、國際民用航空公約ICAO，附件10，航空電信，第1卷，《無線電導航設備要求》。

5、國際民航組織ICAO，8071文件，第3冊，《無線電導航設備測試手冊》，（1972年）。
