產品概述

1、VHF電臺遙控器用于音頻信號的處理和控制。

2、VHF電臺接收到的話音信號接入遙控器后進行處理和放大，再由喇叭輸出音頻信號監聽。

3、手持話筒采集的話音信號，通過遙控器進行濾波放大處理后,輸出給VHF電臺進行調制放大，最終由VHF天線發射至空中。

產品特征

1、單信道（只能接入1臺VHF電臺的音頻和控制信號）。

2、兩種連接方式：1路模擬信號E&M接入，1路VoIP數字信號接入。

3、工作電源：19Vdc-32Vdc。

4、配套XU4200、XU5200型VHF電臺使用。

產品外觀

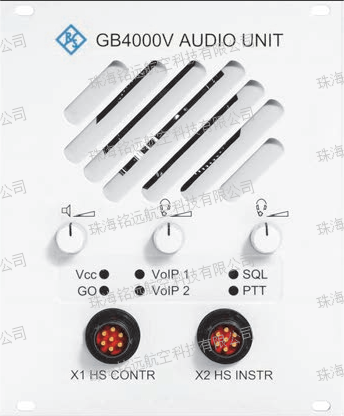

正視圖

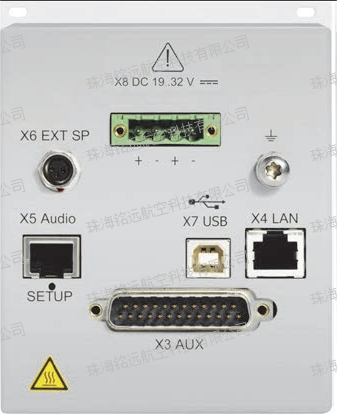

后視圖

端口定義

X5 Audio：模擬音頻信號E&M接入。

X4 LAN：VoIP以太網IP信號接入。

X8 DC 19..32 V：外接直流電源19Vdc - 32Vdc。

X6 EXT SP：外接最大5W，8歐姆喇叭。

X7 USB：外界USB端口。

X3 AUX：輔助連接端口。
