一、業務

“銘遠航空”提供設備供應，安裝調試，技術指導，飛行校驗地面調試，板件修理，工廠培訓，售后服務，技術咨詢，備件支持，設備故障維修，優化調整和周期巡檢等交鑰匙工程。

二、概述

1、指點信標給機場進近航班提供一個距離跑道入口相對位置的距離指示信息。

2、指點信標分類：內指點信標，中指點信標，外指點信標。

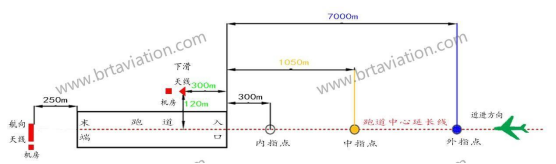

3、指點信標安裝位置示意，如下圖所示。

三、外觀

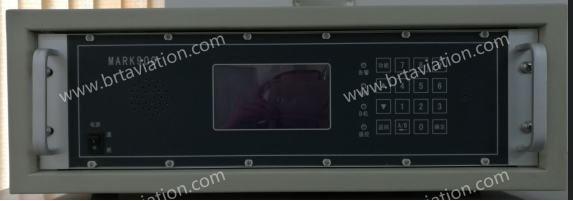

MB設備主機機柜

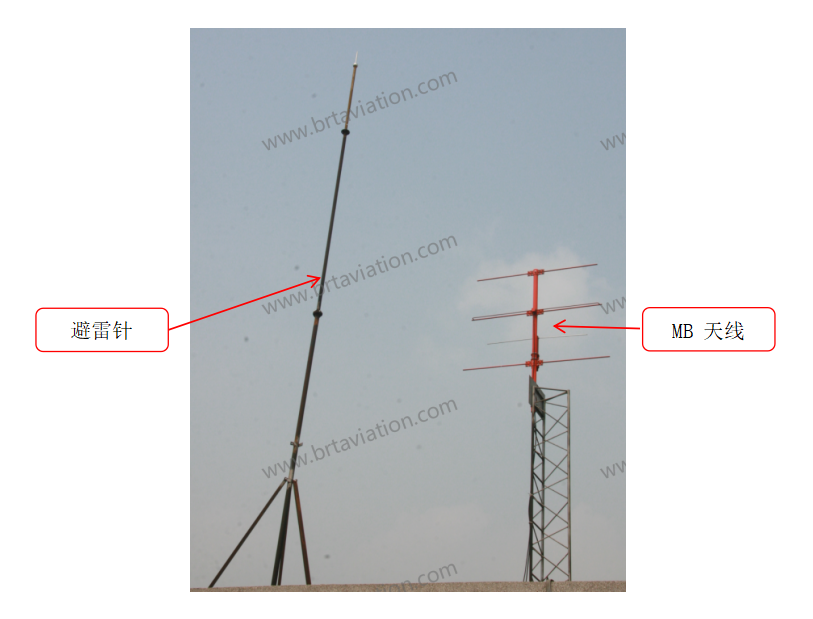

三單元八木天線（適用于內指點信標和中指點信標）

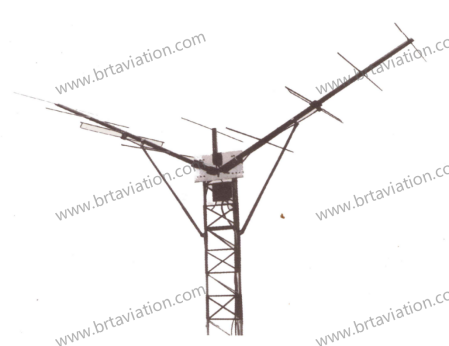

Y型四單元八木天線（適用于外指點信標）

四、特性

1、載波頻率：75 MHz。

2、輸出功率：0.1 ～ 4W（0.1W步進可調）。

3、頻率穩定性：±0.0002%。

4、頻率控制：頻率合成器。

5、覆蓋范圍：符合國際民航組織ICAO 附件10要求。

五、結構

1、主用電源：110 ～ 220V AC±15%，45 ～ 63 Hz，單相電。

2、備用電源：24V DC后備電池，最少工作4小時。

3、重量：10kg。

4、尺寸：13.4(高) * 60(寬) * 20(深)厘米，標準3U機箱。

六、環境

1、溫度：室內 -10°C ～ +50°C；室外 -50°C ～ +70°C。

2、相對濕度：室內0 ～ 95%（無冷凝）；室外 0 ～ 100%。

3、海拔高度：0 ～ 4500米MSL。

4、工作周期：連續無人值守。

5、風速條件：室外天線風速高達161公里/小時和天線結冰1.5厘米厚時，均能正常工作。

七、設備清單

八、標準

1、中國民航局CAAC，《航空無線電導航設備 第1部分：儀表著陸系統（ILS）技術要求》，MH/T-4006.1-1998。

2、中國民航局CAAC，《航空無線電導航臺（站）電磁環境要求》，GB 6364—2013。

3、中國民航局CAAC，《民用航空通信導航監視臺(站)設置場地規范 第 1 部分：導航》，MH/T 4003.1—2021。

4、中國民航局CAAC，中國民用航空儀表著陸系統Ⅱ類運行規定，民航總局令第57號。

5、國際民航組織ICAO，附件10，航空電信，第1卷，無線電導航設備要求。

6、國際民航組織ICAO，8071文件，第3冊，無線電導航設備測試手冊（1972年）。
